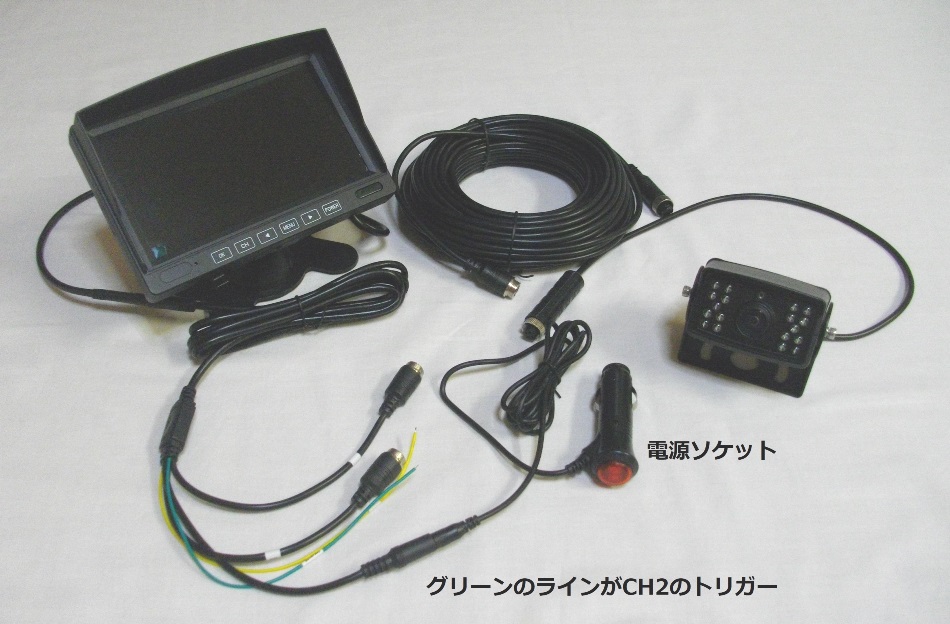

カメラは2台まで接続可能、電源は電源ソケットに差し込んで下さい。ここにヒューズが入っています。
基本的には電源ソケットから電源を取る商品とお考え下さい。
ACCから電源を取られるお客様は同程度のヒューズを付けられることお勧めします。

カメラ1台で使用される場合はチャンネル2に延長ケーブルを接続して下さい。緑のラインがチャンネル2のトリガーです。
トリガーはバックギアのライン(バックに入れた際に電源が流れるライン)に接続して下さい。

常時接続される方はトリガーラインの接続は不要です。

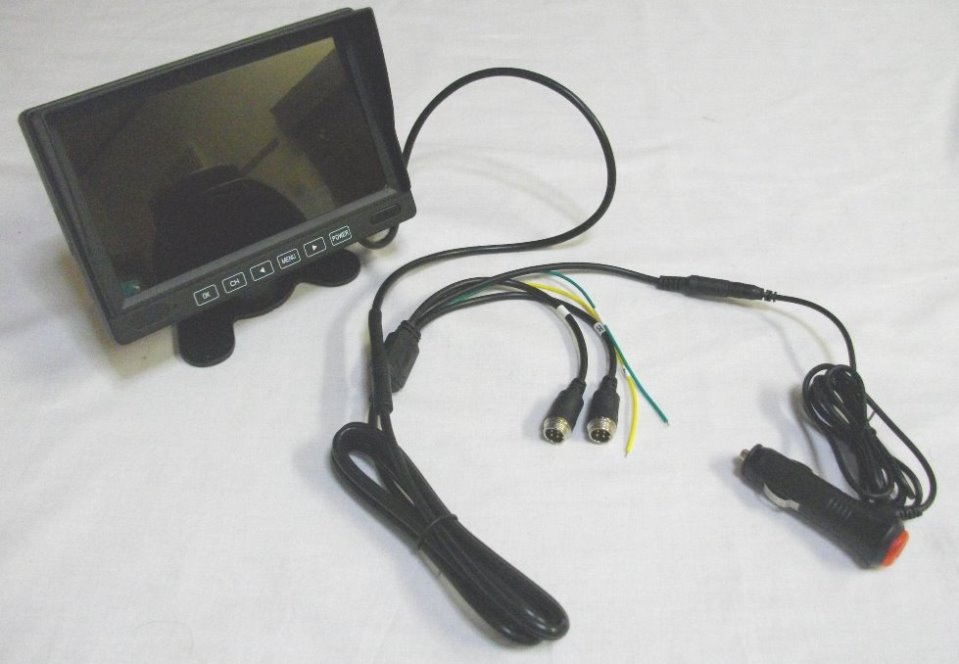

7インチモニター仕様
サイズ：179(Ｗ)×118（Ｈ）×48(Ｄ)ｍｍ ※日よけシェードを付けた最大値
電源：ＤＣ12～24Ｖ 重量： 430ｇ ※モニター、ハーネス、電源ソケットを含む
画素数: 1024×600ピクセル　画面表示：1画面、2分割(2分割は横が切れるのであまり意味はありません。)

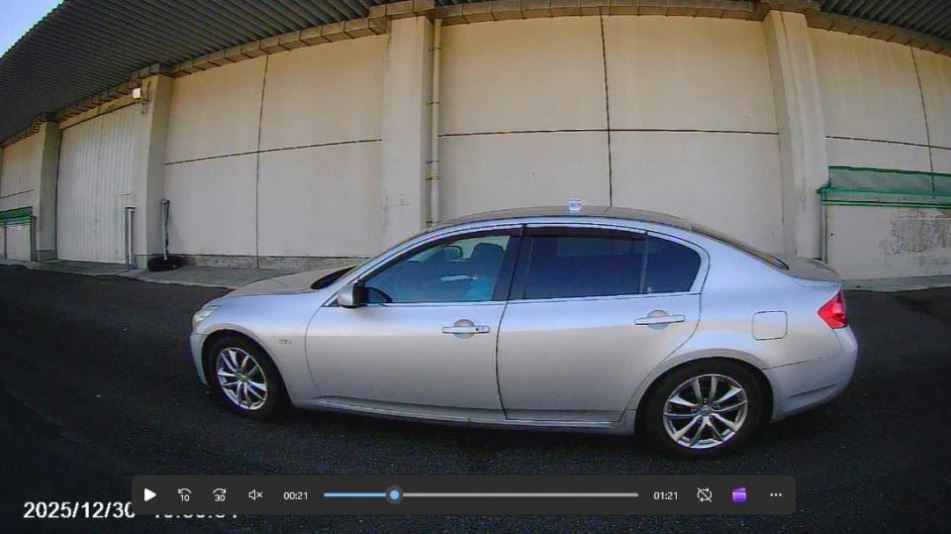

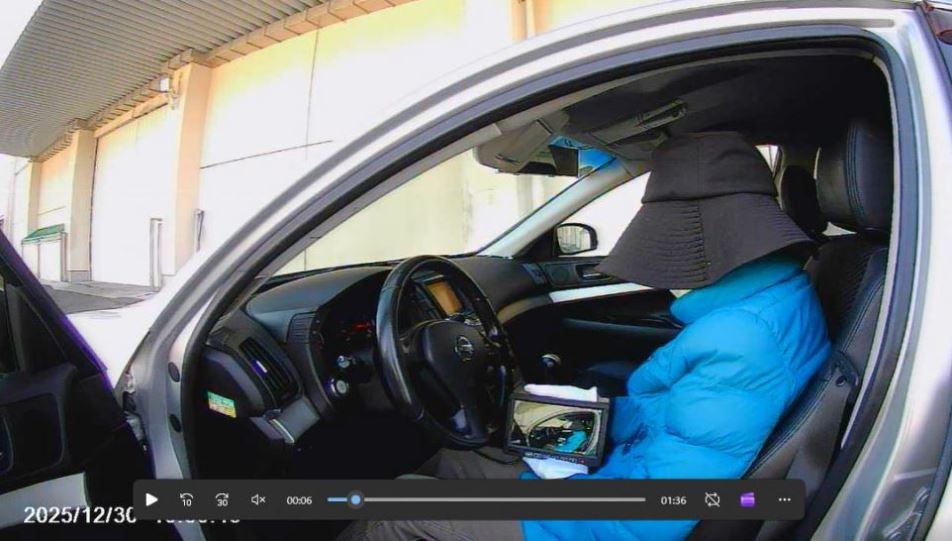

録画機能：モニターにクラス10のSDカードを入れることで録画が可能です。
コントラスト調整、彩度調整、正像/鏡像の切り替え、日付、時間の設定可能

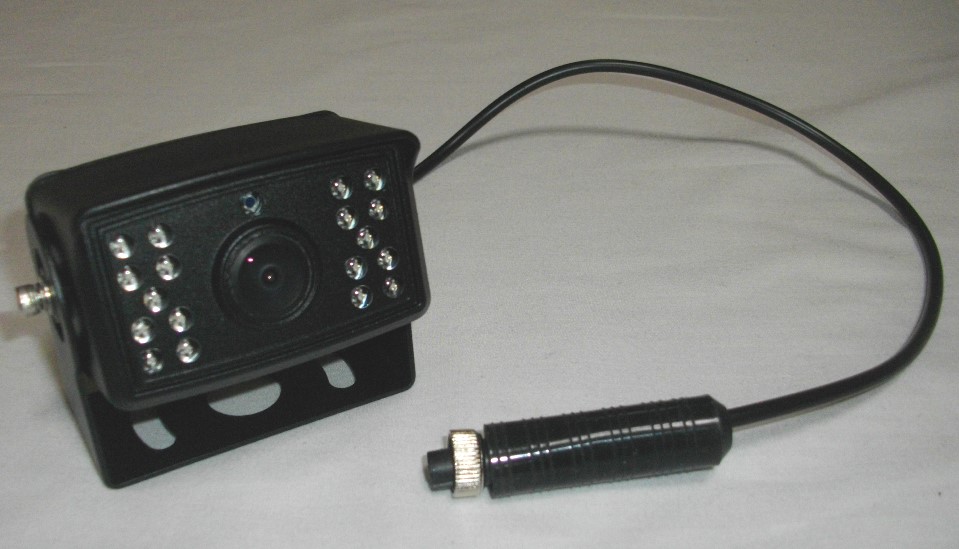

カメラの仕様
サイズ：89(Ｗ)×70（Ｈ）×71(Ｄ)ｍｍ ※ブラケットを含む　重量：300g　
画素数：1920X1080ピクセル　赤外線18個、明るい場所ではカラー映像、真っ暗闇ではモノクロ映像になります。
水平写角度 約130°　動作温度: -23℃～70℃


セット内容

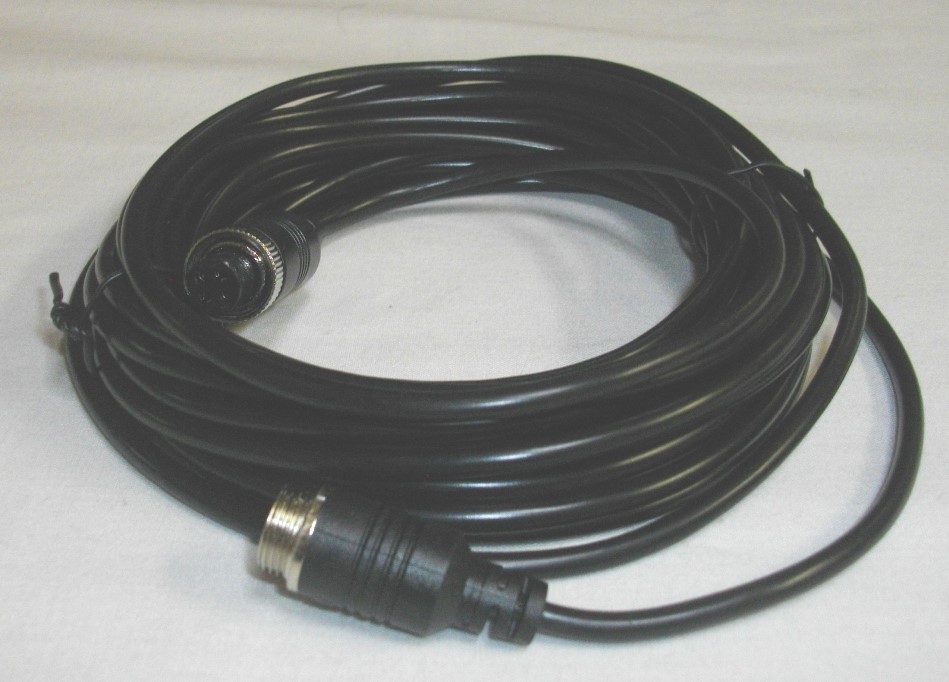

モニター、カメラ、モニター用取付けブラケット、カメラ用取付けブラケット、 20ｍ延長ケーブル、ハーネス、ネジ一式、取り扱い説明書〔日本語〕　※延長ケーブルは10M、13M、20Mとございます。

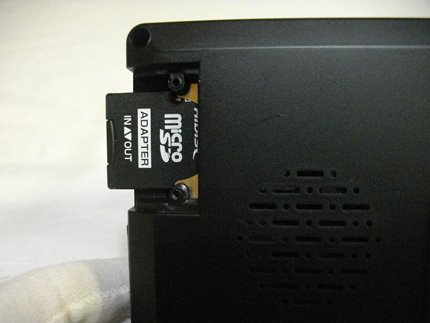

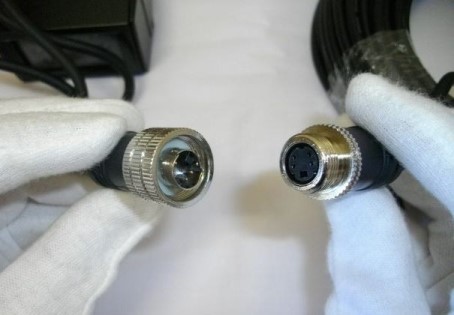

カメラとケーブルの接続は4ピンです		SDカードの入れ口
